泄压持压阀

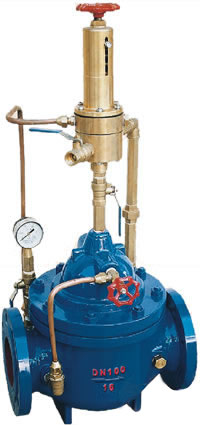

点击放大 产品型号： 500X 产品报价： 产品特点： 500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。   500X泄压持压阀的详细资料： 500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。 本产品利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。 本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。  泄压持压阀工作原理 　　1、作泄压阀：当泄压/持压导阀调 整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值 时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。 2、作持压 阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力 时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。 主要技术参数 公称压（Mpa） 壳体试验压力（MPa） 密封试验压力（MPa） 适用介质 介质温度（℃） 1.0 1.5 1.1 水 0-80 1.6 2.4 1.76 2.5 3.75 2.75 泄压持压阀主要零件材料 零件名称 零件材料 阀体 阀盖 WCB 阀座 阀盘 铜合金 密封圈 O型圈 丁Q橡胶 阀杆 2Cr13 弹簧 50CrVA 针型阀 铜合金 球阀 铜合金 浮球阀 铜合金 微型过滤器 不锈钢 部件列表： 1、导阀2、针阀3、球阀4、主阀5、压力表 连接尺寸 DN L A A1 H H1 F D mm D1 mm D2 mm n-Φd mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 20 180 330 130 550 460 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14 25 180 330 130 550 460 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14 32 180 330 130 550 460 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18 40 240 345 135 610 516 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18 50 240 345 135 610 516 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18 65 250 355 140 625 520 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18 80 285 360 146 645 538 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18 100 360 400 156 750 596 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22 125 400 420 170 808 655 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26 150 455 435 186 864 710 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26 200 585 480 206 1135 805 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26 250 650 530 226 1185 855 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30 300 800 575 246 1325 955 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30 350 860 620 275 1385 990 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33 400 960 635 286 1445 1030 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36 450 1075 665 320 1325 905 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36 500 1075 695 348 1430 960 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36 600 1230 720 372 1565 1020 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39 700 1650 770 422 1755 1160 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42 800 1750 805 458 2230 1515 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48   当您与我们取得时，请您提供的详细规格要求，这将有助于我们给您提供一个有效的服务。当您有任何疑问，您可以来电告知我们,我们一定会尽心尽力为您提供优质的服务。  订货须知：（国家标准）     一、A:产品名称、产品型号、公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。【闸阀站：http://www.shqzfamen.com】 二、若已经由设计单位选定我公司的型号，请您根据参数直接与我们销售中心订购。【球阀站：http://www.shqzvalve.com】 三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的高级工程师专家会专心为您审核与分析。【调节阀：http://www.shqzfm.com】 我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。上海奇众阀门制造有限公司立志成为世界的阀门制造商。我们一直致力于阀门行业领域的*，为您提供的阀门知识、的服务、*的技术顾问。【*站：http://www.shqzv.com】 产品相关关键字： 泄压持压阀型号 泄压持压阀价格 　如果你对500X泄压持压阀感兴趣，想了解更详细的产品信息，填写下表直接与厂家联系： 留言框 产品： 您的单位： 您的姓名： 联系电话： 常用邮箱： 省份： 请选择您所在的省份 安徽 北京 福建 甘肃 广东 广西 贵州 海南 河北 河南 黑龙江 湖北 湖南 吉林 江苏 江西 辽宁 内蒙古 宁夏 青海 山东 山西 陕西 上海 四川 天津 新疆 西藏 云南 浙江 重庆 香港 澳门 台湾 国外 详细地址： 补充说明： 验证码： 请输入计算结果（填写阿拉伯数字），如：三加四=7 　相关同类产品： 隔膜式遥控浮球阀  JD745X多功能水力控制阀  600X水力电动控制阀，电动控制阀  600X电动控制阀 水力控制阀门  BFDG7M43HR膜片式管力阀  BFDG7M41HX活塞式管力阀  700X水泵控制阀，水泵控制阀，控制阀  控制阀水力控制阀，水力控制阀  水利控制阀德标Y型过滤器  ZYC自力式压差控制阀,控制阀
