多功能水泵控制阀

点击放大
产品型号:
JD745X-10/16/25
产品报价:
产品特点:
【多功能水泵控制阀的不同阀件的功能】 同时具有闸阀、逆止阀、水锤消除器三种阀件。 这三种阀件在水泵的运行过程中分别起着不同的作用。
  JD745X-10/16/25多功能水泵控制阀的详细资料:

多功能控制水泵阀的工作压力分1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa六种,动作压力大于或等于0.03MPa,介质温度在0--80℃,缓闭时间可在3-120s内调节,管道流速2m/s时的压力损失小于0.01MPa,水锤峰值小于1.5倍的工作压力,公称口径DN50-DN1400。

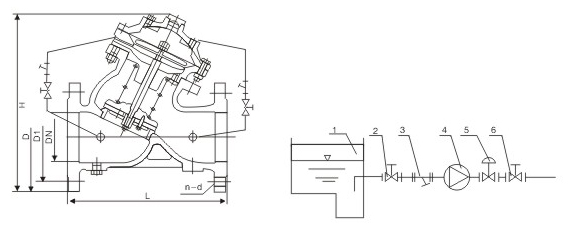

JD745X-10/16/25多功能水泵控制阀安装示意图



1、水池
2、弹性座封闸阀
3、过滤器
4、水泵
5、多功能水泵控制阀
6、弹性座封闸阀
JD745X-10/16/25产品概述
    安装在高层建筑给水系统以及其它给水系统的水泵出口管道上。防止介质倒流,防止水锤及水击现象的产生。一阀兼具电动阀、逆止阀和水锤消除器三种功能。可有效地提高供水系统的安全可靠性。
JD745X-10/16/25结构特点
1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理-体化.防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭,阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计,压力损失小,流量大,且体积小,重量轻。
JD745X-10/16/25主要技术参数
1、公称压力:1.0MPa、1.6MPa、2.5MPa
2、zui低动作压力:≥O.04MPa
3、缓闭时间:3~60s(可调)
4、适用介质:水
5、介质温度:O~80"C
JD745X-10/16/25主要外形尺寸
DNLHDD1n-d
1.0MPa1.6MPa2.5MPa1.0MPa1.6MPa2 5MPa1.0MPa1.6MPa2 5MPa
502002931651651651251251254-184-184-18
652103281851851851451451454-184-188-18
802353642002002001601601608-188-188-18
1002754182202202351801801908-188-188-22
1253104812502502702102102208-188-188-22
1503455432852853002402402508-228-228-26
2004156733403403602952953108-2212-228-26
25048579239540542535035537012-2212-2612-26
30054092744546048540041043012-2212-2612-30
35059595750552055546047049016-2216-2616-30
400655118856558062051552555016-2616-3016-33
450710121861564067056558560020-2620-3016-36
500760125667071573062065066020-2620-3320-36
6008501600780840 725770 20-3020-3620-36
7009501750895910 840840 24-3024-36
8001120 190010151025 950950 24-3324-39
9001220 21001115  1050  28-33
1000132024001230  1160  28-36

当您与我们取得时,请您提供的详细规格要求,这将有助于我们给您提供一个有效的服务。当您有任何疑问,您可以来电告知我们,我们一定会尽心尽力为您提供优质的服务。我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。上海奇众阀门制造有限公司立志成为世界的阀门制造商。我们一直致力于阀门行业领域的*,为您提供的阀门知识、的服务、zui佳的技术顾问。
