自力式压力调节阀

点击放大
产品型号:
V230/231
产品报价:
产品特点:
V230/231 D12/D13自力式压力调节阀(指 挥器操作型),由调节阀、执行器、指挥器组成,是一种无需外来能源而只依靠被介质自身的压力变化进行自动调节压力的节能型产品,可用于非腐蚀性(Z高温度 350℃)的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
  V230/231自力式压力调节阀的详细资料:

V230/231系列自力式压力调节阀概述
V230/231 D12/D13自力式压力调节阀(指 挥器操作型),由调节阀、执行器、指挥器组成,是一种无需外来能源而只依靠被介质自身的压力变化进行自动调节压力的节能型产品,可用于非腐蚀性(zui高温度 350℃)的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
V230/231系列V230/231系列型号、规格

  类别 压力控制调节阀 差压控制调节阀
阀前压力调节阀 阀后压力调节阀 差压上升阀关闭 差压上升阀开启
硬密封 软密封 硬密封 软密封 硬密封 软密封 硬密封 软密封
型号 V230 D13 V231 D13 V230 D12 V231 D12 V230 D03 V231 D03 V230 D04 V231 D04
规格 DN15-250

V230/231系列V230/231系列技术参数和性能指标
1、控制阀主要技术参数

公称通径mm 15 20 25 32 40 50 65 80 100 125 150 200 250
额定流量系数Kvs 3.2 5 8 12.5 20 32 50 80 125 160 320 450 630
公称压力MPa 1.6;4.0
Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.45 0.45 0.4 0.35 0.3 0.2 0.2
zui高工作温度℃ V230 V231 液体≤140;气体≤80
硬密封 V230 配隔离罐≤200 配隔离罐和加长件≤300
配隔离罐和散热片≤200
压力平衡元件 波纹管 滚动膜片
法兰标准 DIA(亦可按用户要求提供法兰标准)
阀体材质 PN16:铸铁(工作温度≤200℃); PN4.0:铸钢、铸不锈钢(工作温度≤350℃)
阀芯材质 不锈钢;软密封为不锈钢镶嵌橡胶圈
zui高工作压力MPa 公称压力(注意△Pmax及工作压力与工作温度的关系)

注:
1、 液体>140℃、气体>80℃时阀倒装;
2、 Z值:噪音衡量系数,该值用来衡量噪音大小.
2、DA3/DA4执行器技术参数

有效面积(cm2 32※ 80※ 250※ 630※ 32※ 80※ 250※ 630※
压力设定范围(Mpa) DA3 DA4
0.8~1.6 0.1~0.6 0.015~0.15 0.005~ 0.035 1.0~1.6 0.1~1.6 0.015~0.12 0.005~ 0.035
0.3~1.2 0.05~0.3 0.01~0.07 0.05~0.25 0.05~.025 0.01~0.06
保证压力阀正常工作zui小压力压差△Pmin(Mpa) ≥0.05 ≥0.04 ≥0.01 ≥0.005 ≥0.05 ≥0.04 ≥0.01 ≥0.005
允许上、下膜室之间zui大压差(Mpa) 2.0 1.25 0.4 0.15 2.0 1.25 0.4 0.15
材质 膜盖:钢板镀锌
膜片:EPDM或FKM夹纤维※※
控制管线、接头 铜管或钢管10×1;卡套式接头R1/4″
设定值偏差 ±80%

注:
※DN150~250不能满足定值,可选用挥器操作型
※EPDM适用于水、蒸汽和气体介质,FKM适用于油、水、蒸汽及气体介质,订货时应注明介质种类。
可根据不同的压力设定范围选项配合适的执行器与控制阀组成调压阀。
3、
V230/231系列V230/231系列性能指标

控制精度 ±8%
允许泄漏量(在规定试验条件下)i/h 硬密封 4X10-4X阀额定容量
软密封 DN15~50 DN65~125 DN150~250
10气泡/min 20气泡/min 40气泡/min

4、V230/231系列V230/231系列允许压差

公称通径mm 15 20 25 32 40 50 65 80 100 125 150 200 250
PN16zui大压差ΔP MPa 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.5 1.5 1.2 1.0 1.0
PN40zui大压差ΔP MPa 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 1.5 1.5 1.2 1.0 1.0

V230/231系列V230/231系列外形尺寸

V230/231 V230/231
图2a ZZYP DN15~125 图2b ZZYP DN150~250

1、V230/V231控制阀尺寸及重

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250
L(mm) 190 190 184 220 222 254 276 298 350 451 451 600 670
B(mm) 212 212 238 238 240 240 275 275 380 380 295 325 372
大约重量(kg) 6.2 6.7 9.7 14 17 17 29 33 60 70 80 140 220

2、D02(D04)执行器尺寸及重量

有效面积(cm2 32 80 250 630
D(mm) 172 172 263 680
H(mm) 435 430 470 520
大约重量(kg) 7.5 7.5 13 28

V230/231
3、D01(D03)执行器尺寸及重量

有效面积(cm2 32 80 250 630
ΦR(mm) 172 172 263 680
H(mm) 435 430 470 520
大约重量(kg) 7.5 7.5 13 28

注:直接作用式自力式阀的总高及总重为控制阀与执行器高度及重量之和

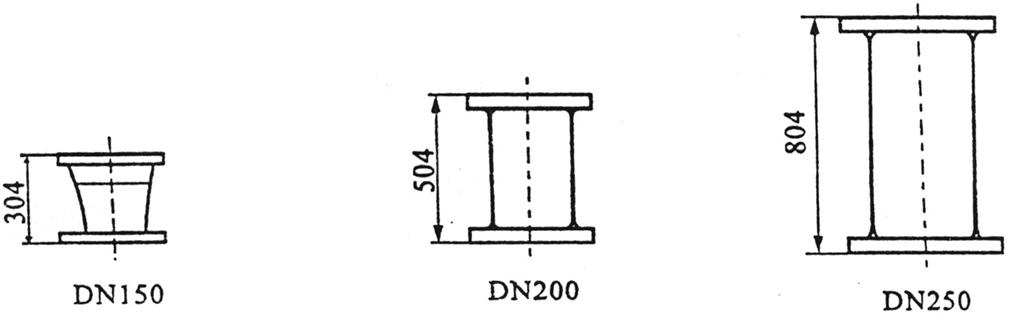

V230/231系列V230/231系列附件型号、种类及外形尺寸

V230/231
隔离罐
(用于温度>140℃)
组合件900/118
(用于多顶控制)
散热
(用于温度>200℃)


V230/231

工作温度与作用介质压力的关系
1、
V230/231系列V230/231系列工作温度与允许介质压力的关系

材料 公称压力Mpa 介质工作温度℃

0.6 0.6 0.49 0.44
HT200 1.6 1.6 1.27 1.09
4.0   4.0 3.7 3.3 3.0 2.8 2.3 1.8
ZG230~450 6.4   6.4 5.9 5.2 4.7 4.1 3.7 2.9
0.6   0.6   0.56   0.5     0.45 0.36 0.32 0.28 0.25
ZG1Cr18N9TiZG0Cr18Ni12Mo2Ti 1.6   1.6   1.4   1.25     1.1 1.0 0.9 0.8 0.7 0.64
4.0   4.0   3.6   3.2     2.8 2.5 2.2 2.0 1.8 1.6
6.4   6.4   5.6   5.0     4.5 4.0 3.6 3.2 2.8 2.5

2.V230/231系列V230/231系列主要零件材料的使用温度范围

 材料 温度范围℃ 备注
HT200 -20~200
QT400-18、QT400-15 -20~350
ZG230-450 -40~450
ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti -250~50
2Cr13 -20~450
1Cr18Ni9 -196~550
0Cr18Ni12Mo2Ti -196~600
聚四氟乙烯 -40~200
碳纤维 -120~350
柔性石墨 -200~600
5860胶夹480D551棉纶帆布 -40~80



当您与我们取得时,请您提供的详细规格要求,这将有助于我们给您提供一个有效的服务。当您有任何疑问,您可以来电告知我们,我们一定会尽心尽力为您提供优质的服务。
订货须知:(国家标准)
一、A:产品名称、产品型号、公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。
【闸阀站:http://www.shqzfamen.com】
二、若已经由设计单位选定我公司的
型号,请您根据参数直接与我们销售中心订购。【球阀站:http://www.shqzvalve.com】
三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的高级工程师专家会专心为您审核与分析。【调节阀:http://www.shqzfm.com】
我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。上海奇众阀门制造有限公司立志成为世界的阀门制造商。我们一直致力于阀门行业领域的*,为您提供的阀门知识、的服务、zui佳的技术顾问。【站:http://www.shqzv.com】

产品相关关键字: 自力式压力调节阀型号 自力式压力调节阀价格
