气动三通调节阀

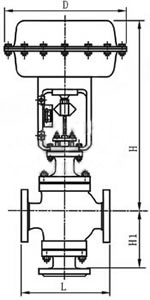

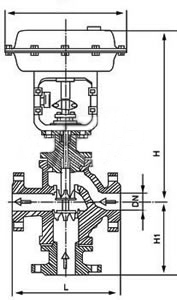

点击放大 产品型号： ZJHQ、ZJHX 产品报价： 产品特点： ZJHX（Q）气动三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向,三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用常用于热交换器的两相调节，也可用于简单的配比调节。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于80mm和压。差较大的分流场合，不能互换使用。   ZJHQ、ZJHX气动三通调节阀的详细资料：   气动三通调节阀 ZJHQ、ZJHX气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。 　　 本系列产品有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25—300。适用流体温度由-60℃至 450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。 气动三通调节阀主要零件材料及使用温度范围 零件名称 材料 温度范围 阀 体 上下阀盖 HT200 -20～200℃ ZG230-450 -40～450℃ ZG1Cr18Ni9Ti -250～550℃ 阀芯、阀座、阀杆 1Cr18Ni9 -250～550℃ 密封垫 橡胶石棉板   不锈钢缠绕垫   填料 聚四氟乙烯   上下膜盖 A3钢板   膜片 35CrMoA   35、A3   支架、顶盘 HT200   压缩弹簧 60Si2Mn   波纺薄膜 5806胶夹480D尼龙66网眼布     1、调节机构主要技术参数 阀座直径mm 合流 25 32 40 50 65 80 100 125 150 200 250 300 分流 25 32 40 50 65 80 100 125 150 200 250 300 额定流量 系数kv 合流 8.5 13 21 34 52 85 125 210 340 535 800 1260 分流 25 32 40 50 65 85 125 210 340 535 800 1260 公称压力MPa 1.6 4.0 6.4 行　程mm 16 25 40 60 100 流量特性 直线 介质温度℃ -20～200、-40～ 250（常温型）、-40～315（中温型） 法兰尺寸 铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 法兰型式 法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 阀体材质 HT200,ZG230-450、ZG1Cr18Ni9 阀芯材质 1Cr18Ni9 上阀盖型式 普通式（常温型），热片式（中温型） 可调比 30:1 气源接头 M16×1.5   型　号 ZHA（B）-3 ZHA（B）-4 ZHA（B）-5 ZHA（B）-6 有效面积cm2 400 630 1000 1600 行　程mm 16.25 40 60 1000 弹簧范围KPa 20～100；40～200、20～60、60～100、80～240 项目 不带定位器 带定位器 基本误差％ ±6 ±1.5 回差％ 5 1.5 死区％ 4 0.6 始终点偏差％ 气关 始点 ±2.5 ±1.5 终点 ±6.0 气开 始点 ±6.0 终点 ±2.5 额定行程偏差％ ±2.5 允许泄漏量L/h 10-3×阀额定容量 注：一般均应带定位器 4、允许压差 供气压力 弹簧压力 25 32 40 50 65 80 100 125 150 200 250 300 0.14MPa 20-100 1220 750 500 300 300 200 120 120 80 50 50 25   可配附件：定位器 手轮机构 空气过滤减压器等。 外形尺寸: ZJHQ气动薄膜三通调节阀（合流） ZJHX气动薄膜三通调节阀（分流） 公通径（mm） 25 32 40 50 65 80 100 125 150 200 250 300 L（mm） PN1.6MPa 185 200 220 250 275 300 350 410 450 550 635 720 PN4.0MPa 190 210 230 255 285 310 355 425 460 560 660 740 PN6.4MPa 200 210 235 265 295 320 370 440 475 570 670 770 H1（mm） PN1.6MPa 140 150 160 180 200 220 220 256 278 322 540 612 PN4.0MPa 150 160 170 190 220 232 256 295 313 372 540 612 PN6.4MPa 160 170 180 200 220 242 266 300 318 382 540 612 H（mm） 普通型 435 441 465 480 584 585 575 762 772 792 1203 1234 散热片型 565 571 595 610 631 748 738 961 971 989 1525 1554   D（mm） 285 360 470   重量（KG） 72 75 81 88 135 158 190 262 322 450 550 600 订货须知：（国家标准）  一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。  二、若已经由设计单位选定我公司的型号，请您根据参数直接与我们销售中心订购。  三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。  我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的*，为您提供的阀门知识、的服务、*的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。我们立志成为世界的阀门制造商。 产品相关关键字： ZJHQ、ZJHX气动三通调节阀 　如果你对ZJHQ、ZJHX气动三通调节阀感兴趣，想了解更详细的产品信息，填写下表直接与厂家联系： 留言框 产品： 您的单位： 您的姓名： 联系电话： 常用邮箱： 省份： 请选择您所在的省份 安徽 北京 福建 甘肃 广东 广西 贵州 海南 河北 河南 黑龙江 湖北 湖南 吉林 江苏 江西 辽宁 内蒙古 宁夏 青海 山东 山西 陕西 上海 四川 天津 新疆 西藏 云南 浙江 重庆 香港 澳门 台湾 国外 详细地址： 补充说明： 验证码： 请输入计算结果（填写阿拉伯数字），如：三加四=7 　相关同类产品： ZJHX气动三通调节阀  ZJHQ气动三通调节阀  ZJHF（H）气动三通调节阀 上海沪工阀门 *  ZJHF（H）气动三通调节阀 上海沪工阀门 *  ZJHF（H）气动三通调节阀 上海冠龙阀门 *  RTJHF（H）精小型气动三通调节阀，三通调节阀  RTJHF（H）精小型气动三通调节阀，调节阀  ZJHQ（X）精小型气动三通调节阀  ZJHQ（X）精小型气动三通调节阀，调节阀  ZJHQ、ZJHX气动三通调节阀，调节阀
