水用减压阀

点击放大
产品型号:
200P
产品报价:
产品特点:
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导 阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流 部位过流面积的大小,实现减压稳压功能。
本产品主要用于蒸汽管路,起减压稳压作用。
  200P水用减压阀的详细资料:

(200P)型水用减压阀结构特点和用处

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导 阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流 部位过流面积的大小,实现减压稳压功能。
本产品主要用于蒸汽管路,起减压稳压作用。
(200P)型水用减压阀主要技术参数和性能指标

公称压力(Mpa) 1.0 1.6
壳体试验压力(Mpa)* 1.5 2.4
密封试验压力(Mpa) 1.0 1.6
zui高进口压力(Mpa) 1.0 1.6
出口压力范围(Mpa) 0.09-0.8 0.1-1.2
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
渗漏量 0
工作温度 0℃-80℃

主要零件材料

零件名称 零件材料
阀体 阀盖 铜合金
阀座 H62
阀瓣 H62
阀杆 H62
O型圈 丁Q橡胶
密封圈 丁Q橡胶
膜片 夹织物丁Q橡胶
调节弹簧 60Si2Mn
过滤器 不锈钢

流量系数(Cv)

DN 15(1/2") 20(3/4") 25(1") 32(1-1/4") 40(1-1/2") 50(2")
Cv 0.5 0.6 1.2 1.8 3.0 5.0

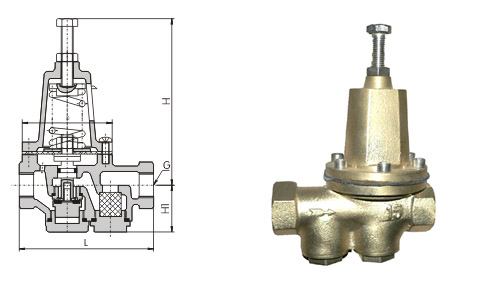

连接尺寸

DN G L H1 H D
15(1/2") G1/2" 112 40 150 75
20(3/4") G3-4" 140 55 190 90
25(1") G1" 140 55 195 90
32(1-1/4") G1-1/4" 165 55 212 98
40(1-1/2") G1-1/4" 190 55 215 98
50(2") G2" 200 65 265 120


当您与我们取得时,请您提供的详细规格要求,这将有助于我们给您提供一个有效的服务。当您有任何疑问,您可以来电告知我们,我们一定会尽心尽力为您提供优质的服务。
订货须知:(国家标准)
一、A:产品名称、产品型号、公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。
【闸阀站:http://www.shqzfamen.com】
二、若已经由设计单位选定我公司的
水用减压阀型号,请您根据水用减压阀参数直接与我们销售中心订购。【球阀站:http://www.shqzvalve.com】
三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的高级工程师专家会专心为您审核与分析。【调节阀:http://www.shqzfm.com】
我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。上海奇众阀门制造有限公司立志成为世界的阀门制造商。我们一直致力于阀门行业领域的*,为您提供的阀门知识、的服务、zui佳的技术顾问。【站:http://www.shqzv.com】
