高压美标闸阀

点击放大
产品型号:
Z41W-2500LB
产品报价:
产品特点:
高压美标闸阀是具有流体阻力小,适用的压力、温度范围大等特点,是一种Z常用的截断阀,用于截断或接通管路中的介质。在全开时整个流通直通,此时介质运行的压力损失Z小。美标闸阀通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质,闸板在局部开启状况下可以引起闸门的振动,而振动又可能损伤闸板和阀座的密封面,而节流会使闸板遭受介质的冲蚀。
  Z41W-2500LB高压美标闸阀的详细资料:

高压美标闸阀是具有流体阻力小,适用的压力、温度范围大等特点,是一种zui常用的截断阀,用于截断或接通管路中的介质。在全开时整个流通直通,此时介质运行的压力损失zui小。美标闸阀通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质,闸板在局部开启状况下可以引起闸门的振动,而振动又可能损伤闸板和阀座的密封面,而节流会使闸板遭受介质的冲蚀。

型号:Z40H/W、Z41H/W
口径:1/2″-28″、DN15~DN600
压力:Class150~Class2500
材质:碳钢、不锈钢、合金钢、WCB、304、316、304L、316L
驱动:手动、齿轮传动、电动、气动等。
应用:石油、化工、制药、化肥、电力行业

高压美标闸阀产品标准

结构形式 栓接阀盖明杆支架结构
驱动方式 手动、齿轮动、电动
设计标准 API600、API6D
结构长度 ASME B16.10
连接法兰 ASME B16.15
试验和检验 API 598

注:阀门连接法兰及对焊端尺寸可根据用户要求设计制造美标闸阀

主要美标闸阀零件材料

序号 材质 材质
1 阀体 ASTM A216-WCB
ASTM A217-WC1、WC6、WC9、C5
ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
2 闸板 ASTM A216-WCB
ASTM A217-WC1、WC6、WC9、C5
ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
3 阀座 ASTM A105
ASTM A182-F11、F22、F5、F9
4 阀杆 ASTM A182Gr.F6a、ASTM A182F22
ASTM A182-F304、F316、F321、F304L、F316L
5 双头螺柱 ASTM A193-B7、A320-B6、A193-B8M
6

六角螺母

ASTM A194-2H、A194-8、A194-8M
7 垫片 柔性石墨+不锈钢
8 上密封座 ASTM A182Gr.F6a、ASTM A182F22
ASTM A182-F304、F316、F321、F304L、F316L
9 阀盖 ASTM A216-WCB
ASTM A217-WC1、WC6、WC9、C5
ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
10 填料 柔性石墨
11 填料压套 ASTM A182Gr.F6a
ASTM CHIA182-F304、F316、F321、F304L、F316L
12 填料压盖 ASTM A216-WCB
ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
13 阀杆螺母 钢合金
14 手轮 ASTM A47-32510

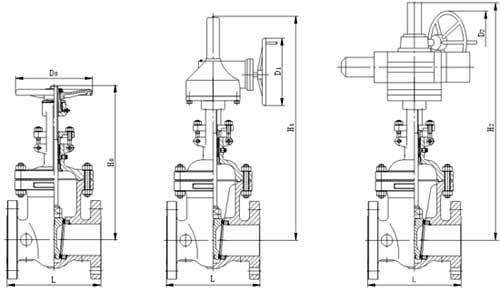

主要外形尺寸及重量

传动方式 手动 齿轮动 电动
Class NPS
(in)
L H0 D0 重量
(kg)
H1 D1 齿轮装置 重量
(kg)
H2 D2 电动装置 重量
(kg)
900 2 372 540 300 65 - - - - 832 590 DZW20A 145
21/2 422 555 350 83 - - - - 880 590 DZW30A 200
3 384 625 350 115 - - - - 910 590 DZW30A 300
4 460 730 400 195 - - - - 1020 590 DZW45A 325
6 613 860 600 410 895 460 BA-1 440 1060 830 DZW90 570
8 740 930 600 720 1070 460 BA-1 720 1150 830 DZW120 885
10 841 1090 650 1090 1290 610 BA-2 1140 1320 870 DZW180 1300
12 968 1245 700 1625 1540 610 BA-2 1720 1580 870 DZW250 1870
14 1038 - - - 1620 610 BAA-3 2400 1660 1170 DZW350 2370
16 1140 - - - 1730 610 BAA-3 3040 1780 1170 DZW500 3010
1500 3 473 - - - - - - - 960 590 DZW45A 335
4 549 - - - - - - - 1040 810 DZW60A 445
6 711 - - - 1250 460 BA-1 640 1250 830 DZW120 785
8 841 - - - 1600 460 BA-1 990 1600 870 DZW180 1140
10 1000 - - - - - - - 1860 870 DZW250 1790
12 1146 - - - - - - - 2150 1170 DZW350 2810
14 1276 - - - - - - - 2380 1170 DZW500 4190
16 1407 - - - - - - - 2580 1060 DZW800 4970



当您与我们取得时,请您提供的详细规格要求,这将有助于我们给您提供一个有效的服务。当您有任何疑问,您可以来电告知我们,我们一定会尽心尽力为您提供优质的服务。
订货须知:(国家标准)
一、A:产品名称、产品型号、公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。
【闸阀站:http://www.shqzfamen.com】
二、若已经由设计单位选定我公司的
型号,请您根据参数直接与我们销售中心订购。【球阀站:http://www.shqzvalve.com】
三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的高级工程师专家会专心为您审核与分析。【调节阀:http://www.shqzfm.com】
我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。上海奇众阀门制造有限公司立志成为世界的阀门制造商。我们一直致力于阀门行业领域的*,为您提供的阀门知识、的服务、zui佳的技术顾问。【站:http://www.shqzv.com】
